Presentación Microsol CDX-2 FDC, controladora disco por puertos

Os presento una nueva interfaz de disco, en versión interfaz de cartucho, y también como controladora interna para el Omega MSX (HAT).

Como su nombre indica sirve para conectar esta placa con unidades lectoras de disco, por tanto permite conectar disqueteras a nuestros MSX. Así pues su función es la misma que la del producto en nuestro anterior artículo TDC-600, pero a diferencia de esta el nuevo controlador se conecta al equipo mediante puertos E/S en lugar de utilizar rangos de memoria. Esto permitió que acabase pudiendo desarrollar una controladora de sombrero para el Z80.
En teoría este diseño se podría adaptar a cualquier MSX sin disquetera aunque para ello habría que ver como añadir el programa ROM en otros equipos que no tienen la adaptabilidad del Flash BIOS del Omega.

Todo este trabajo es un desarrollo de un nuevo interfaz (aunque basado en otros anteriores) y que me tomó más de 1 año hasta conseguir el éxito.

Para quienes estén interesados en conocer todo el trabajo previo y como superé ciertos obstáculos, pueden ver toda la información en La historia de como construí un interfaz de disco MSX brasileña.

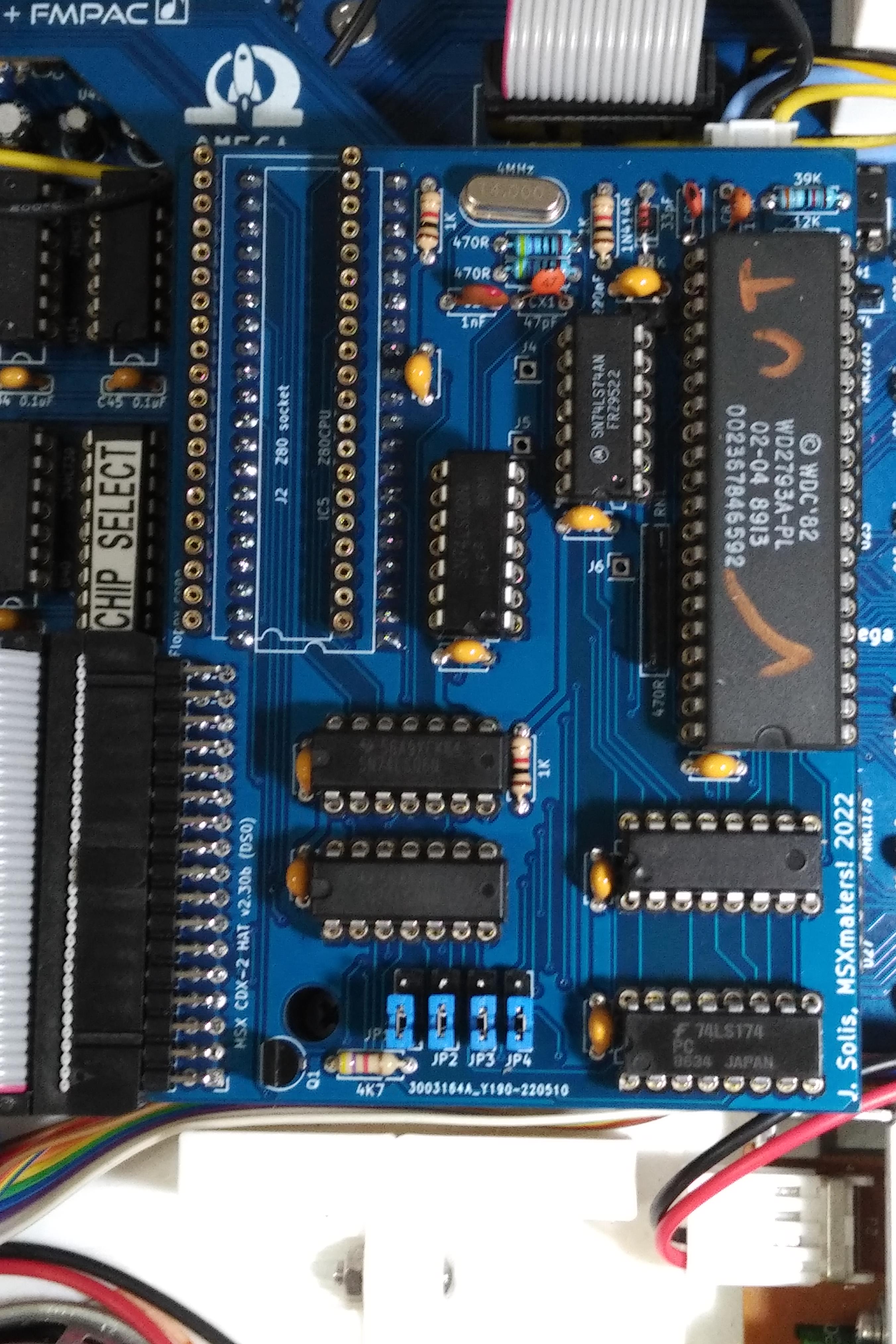

El diseño actual de controladora interna es este (en la imagen falta insertar el Z80):

Y el diseño actual de controladora para ranura de cartuchos sería este:

Para quienes queráis construir este diseño hemos preparado unas instrucciones paso a paso:

• Controladora interna (tipo HAT) instrucciones paso a paso pdte redactar.
• Instrucciones para el interfaz de disco en cartucho.
• El complemento perfecto para esta controladora podría ser un emulador de FDD GOTEK.
• Más información.

Jordi Solís, miembro de MSXmakers.
