PRESENTACIÓN
El objetivo de este tutorial es construir una unidad emuladora de FDD llamada Gotek.
Gracias a Keir Fraser por crear FlashFloppy, a Richard Rozehnal por su emulador de Gotek y a Jordi Solís por espolearme a culminar este proyecto y esta documentación.
Nota del webmaster:
Esta construcción permite reemplazar la disquetera de cualquier ordenador antiguo y conectar un pen-drive a su puerto USB, aun si la carcasa o algunos detalles de configuración se explican para un proyecto MSX no es exclusivo de este, por ello he colocado este entre los «Proyectos compatibles con más de un sistema«.
Esta es una solución actual para aquellos ordenadores que dependen de las añoradas disqueteras, tan deterioradas en estos tiempos, y evitar sus caros consumibles. Os dejo aquí un enlace para descargar los modelos 3D, la lista de materiales (aka BOM), los ficheros de fabricación del PCB (aka ficheros gerber), los archivos para programar y la utilidad que necesitaremos para dicha programación del chip principal (el microcontrolador).

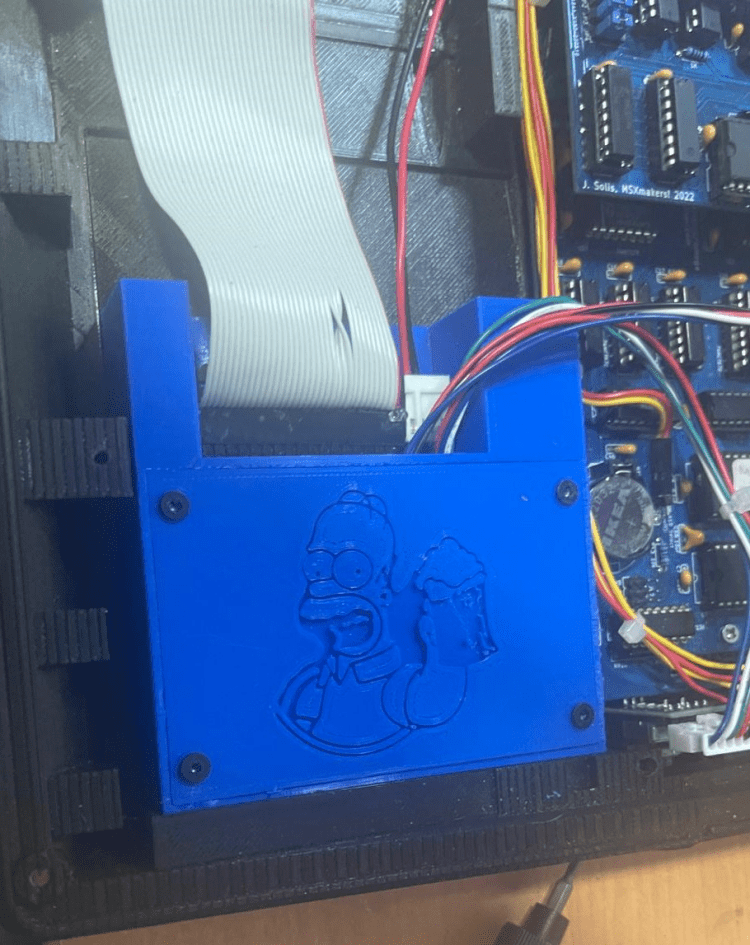

El proyecto «Gotek-Floppy-Disk-Emulador-V2» está compartido a través de su repositorio GitHub. Hice una versión reducida de la carcasa de este proyecto adaptada a a la carcasa Case XL for Omega Home Computer de mi OMEGA MSX, pero por supuesto la carcasa de esta disquetera se puede adaptar fácilmente a otros modelos de ordenador.
El PCB está diseñado en su totalidad para componentes SMD salvo por los siguientes componentes: 5 de tipo pinheader, un cristal de cuarzo, un buzzer, un led y el conector de USB. Por desgracia el chip principal cuenta con un encapsulado de muy alta densidad de pines, hablamos del chip modelo STM32F105RBTx. Este chip es el microcontrolador, por tanto el encargado de guardar y ejecutar el código que flashearemos.
Esta versión de hardware utiliza el firmware llamado FlashFloppy, que incluye varias mejoras y características nuevas con respecto al software original de cualquier gotek. En el enlace al sitio del creador, encontrará descripciones detalladas de las funciones y configuraciones, y la versión más reciente del firmware.

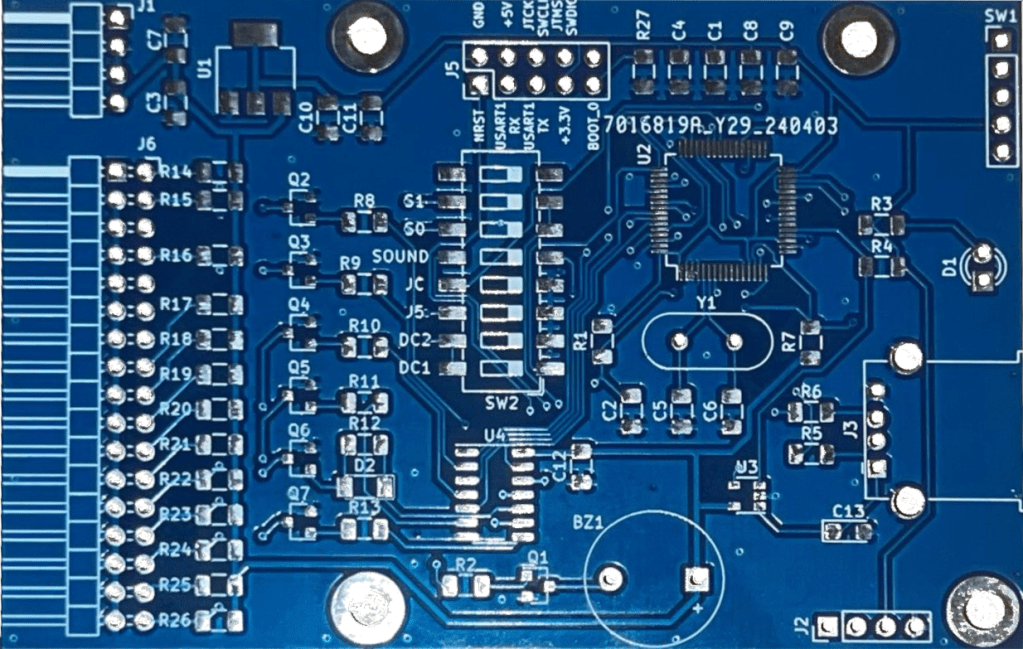

Vista general de la PCB:
Si estáis interesados en construir este dispositivo os aconsejo seguir leyendo en GOTEK v2 instrucciones paso a paso.
ralampa, colaborando con MSXmakers.
