Para empezar a soldar…

undefined

Bienvenidos todos al apasionante mundo de la electrónica y computación retro.
Aquellos que queráis construiros vuestro ordenador retro pero aun no habeis soldado mucho podríais apoyaros de los siguientes consejos.

Lo primero es tener claro que soldar es fácil, en serio… pero requiere herramientas de una calidad mínima. Esto no significa que te compres lo más caro que te cruces al buscar por google pero tampoco salgas corriendo al bazar de la esquina a comprar el soldador más tirao

Primer paso. Las herramientas

Para poder acometer tus primeros proyectos de electrónica necesitaras unas herramientas y materiales básicos como son un soldador con soporte, estaño (y quizás pasta de soldar), una bomba manual de vacío (conocido coloquialmente como chupón) y malla para desoldar, alicates de corte, unas pinzas, alcohol isopropílico y quizás un/a third hand (luego veremos que es todo esto). Normalmente cuando compras un soporte para el soldador también suele venir una esponja para limpiar la punta del soldador pero si no quieres comprarte el soporte siempre puedes usar un nanas (la malla esa de metal para limpiar la grasa de las sartenes) y un vaso vacío de yogur o queso fresco (que sea amplio por arriba). El soporte se puede hacer en plan casero, luego te dejo enlaces de todo, tranqui.

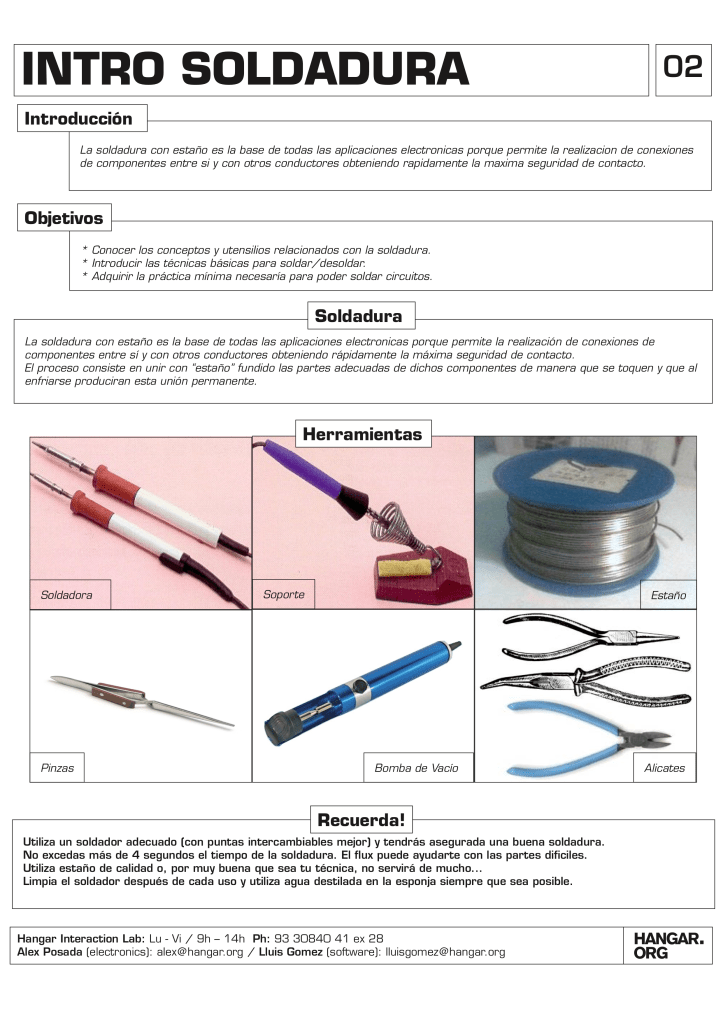

En la siguiente imagen puedes ver algunas de las herramientas de las que hablamos.

Aqui nuestra amiga la Third Hand preguntándose sobre su futuro…

Algunos consejos sobre las herramientas y materiales serían:

1- Utilizar un buen tipo estaño: debe tener la relación adecuada de estaño/plomo y múltiples núcleos de flux (fundente).
Como consejo general recomiendo comprarlo en la tienda de electrónica más cercana y pedir uno de calidad al tendero para poder exigirle una respuesta, si no va como debiera. Hablando de estaño, mi consejo es “mejor no escatimar”.
He encontrado el siguiente en Ali no lo he probado. Respeta la proporción de estaño y plomo y según parece, un buen porcentaje de flux.
https://es.aliexpress.com/item/32679169422.html?spm=a2g0s.9042311.0.0.274263c0YOS9Vj

2- Pasta de soldar, el youtuber Androkano recomienda Mechanic y es una marca que a mi siempre me da buen resultado. No es la más cara y se puede encontrar también en Ali.
https://es.aliexpress.com/item/32800284374.html?spm=a2g0s.9042311.0.0.274263c0YOS9Vj

3- Alcohol isopropílico, importante para limpiar, de venta en cualquier droguería. No uséis cualquier alcohol, ya que suelen llevar agua y dejar residuos. Androkano muestra muy bien como usarlo en sus videos (enlaces al final).
Si queréis comprarlo en Ali podéis probar con este:
https://es.aliexpress.com/item/4000146009127.html?spm=a2g0o.productlist.0.0.60ef4b4fPuQ1x4&algo_pvid=b8e475a7-937d-4431-a62d-dc8577a5078d&algo_expid=b8e475a7-937d-4431-a62d-dc8577a5078d-0&btsid=0b0a0ac215817830686137740e5182&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_


4- Malla de desoldar. Es una alternativa al chupón (o añadido) y puede ser interesante cuando tienes que corregir una equivocación:
https://es.aliexpress.com/item/32934731683.html?spm=a2g0s.9042311.0.0.274263c0YOS9Vj


5- Un buen soldador, ni el más barato ni el más caro, uno al que se le puedan cambiar las puntas de manera fácil y, mejor aun, con regulador de temperatura por pantalla (te indica a que temperatura esta la punta en cada momento). Yo tengo este desde hace 3 años y aun no me ha fallado:
https://es.aliexpress.com/item/32774088058.html?spm=a2g0s.9042311.0.0.274263c03j5x9v
Recomiendo elegir el modelo que incluye todos los accesorios: lleva puntas, un soporte, malla de desoldar, estaño, limpia puntas, pinzas, incluso un chupón (pero aconsejo usar la maya antes que el chupón)

6- Alicates de corte con la punta en diagonal: para cortar las patillas de los componentes soldados.
https://es.aliexpress.com/item/32676048383.html?spm=a2g0o.detail.1000060.2.76a51527RrUm2g&gps-id=pcDetailBottomMoreThisSeller&scm=1007.13339.146401.0&scm_id=1007.13339.146401.0&scm-url=1007.13339.146401.0&pvid=2e33b91b-3793-46bd-a542-7c687efa0fbc

7- El third hand, como su nombre indica es esa tercera (o cuarta) mano que a veces hace falta para sujetar lo que vais a soldar mientras aguantáis el soldador y el estaño con las propias. En Ali hay desde cosas sencillas hasta auténticas locuras… dad una vuelta y comprad en función a vuestro bolsillo. A veces un par de pinzas de madera y algo que las mantenga quietas también puede hacer el mismo efecto (aunque requiere algo más de habilidad). Otra tecnica es soldar una placa es ponerla contra una superficie dura (y que aguante el calor). es viable siempre que soldeis los componentes de menor a mayor altura.

https://es.aliexpress.com/item/4000340352910.html?spm=a2g0o.productlist.0.0.18be794dudK6mQ&algo_pvid=3b2405d9-bf2b-43de-aedc-a98ecd6bcba7&algo_expid=3b2405d9-bf2b-43de-aedc-a98ecd6bcba7-4&btsid=0b0a119a15823194246028758ee829&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_

Un pack de resistencias:
https://es.aliexpress.com/item/32643716652.html?spm=a2g0s.9042311.0.0.274263c0QGsDRz
Para practicar, (y añadir unos cuantos zócalos también estaría bien).

Mas enlaces que te pueden ayudar si ya tienes soldador.
Conjunto de puntas para el soldador antes mencionado:
https://es.aliexpress.com/item/32630723219.html?spm=a2g0s.9042311.0.0.274263c0YOS9Vj
Esponja y alambrillo (nanas) para mantener la punta del soldador limpia:
https://es.aliexpress.com/item/32780020056.html?spm=a2g0s.9042311.0.0.274263c0YOS9Vj
https://es.aliexpress.com/item/32832434094.html?spm=a2g0s.9042311.0.0.274263c0YOS9Vj

Técnica de soldadura

Vale… Ahora que ya sabemos el nombre y la forma de las herramientas básicas podemos empezar a ver las técnicas relacionadas con la soldadura. Ya estás un paso más cerca de conseguir tu ansiado… conocimiento!

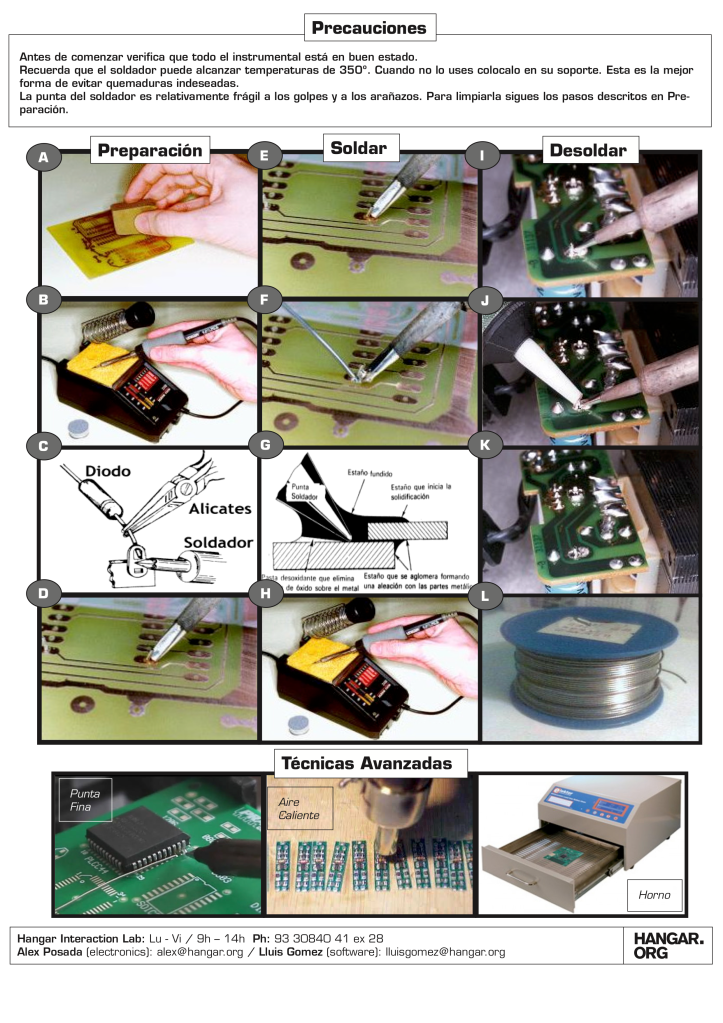

Volvamos con la ficha de antes por el otro lado… (recuerda seguir el orden de las letras según el abecedario o lo que es lo mismo, de arriba hacía abajo…)

Si os fijáis bien veréis que la clave está en que el soldador toque a la vez el topo o pista de la placa electrónica y la patilla del componente a soldar (E) cuando le acercáis es el estaño (F). Esto hace que el estaño se pegue a ambos y si lo hacéis correctamente quedará de un color brillante y uniforme (abajo tienes un par de videos donde se ve claro).

En el caso de equivocaros puedes usar la bomba de vacío o chupón para retirar el exceso de estaño y también la malla de desoldar cuando creas que hay peligro de hacer saltar la pista (esto suele suceder cuando llevas rato soldando y desoldando algo que todo está muy caliente y sucio.) A veces cuando usamos el chupón es preferible poner estaño si resulta que hay poco y no acaba de funcionar la técnica. La práctica os dará la maestría, ahora bien, no probéis con cosas delicadas. Es preferible que probéis el chupón y la malla para aprender con componentes de poco valor primero. De hecho una buena manera de aprender es coger alguna cosa que no uséis por casa (alguna radio vieja o similar) y probéis a reciclar componentes. Nuevamente como el estaño de estos cacharros llevará años seco es preferible añadir un poco del vuestro hasta conseguir que todo el estaño del punto a desoldar se comporte como una misma gota. Esto facilitará la labor de desoldado. Por ultimo tened en cuenta que la pista absorve la temperatura segun su tamaño: las pistas finas podrían quemarse facilmente al usar el chupón, mejor pocos segundos y/o temperaturas de 275º, las pistas anchas requerirán de más pasta fundente (flux) y/o algo más de temperatura/tiempo. Finalmente, hay una pista que ocupa los espacios vacios y conecta todos los negativos (GND). Al soldar estos topos mejor utilizar pasta de fundente y una mayor temperatura (330-350º) y verificar que al retirar el soldador, la soldadura quedó bonita y brillante.

Si retiramos el soldador y el estaño estaño vuelve al topo la soldadura estará correcta, si queda deforme o mate habrá que repasarla en unos segundos.

No olvidéis limpiar la punta del soldador e ir renovando el estaño pues cuanto más calentáis una gota de estaño más flux se evapora y llega un momento que el estaño deja de ser practicable. No os pongáis nerviosos y tomaros descansos. A veces requiere cierto pulso y las prisas pueden jugar en contra vuestra. Y tampoco conviene extresar a los componentes.

Aquí os paso un par de videos que explican como hacer una buena soldadura. El autor de ambos es el youtuber que os comentaba antes (Androkano), un experto en soldar y en mostrarlo con elegancia.
Están repletos de pistas para que, tras un poco de práctica, acabéis hechos unos expertos.

De hecho podéis dar un repaso a todos sus videos, gracias a ellos aprendí a soldar componentes SMD con soltura (y sin pistola).

Aquí un video donde os enseñan a haceros un soporte para el soldador con materiales caseros.

Bueno, con todo esto hay suficiente para empezar la práctica, el siguiente paso será una guía que servirá de pauta para montar un ordenador.

¡No olvidéis de dejar vuestras dudas o sugerencias en los comentarios y subscribiros para estar al tanto de nuestras novedades si es que aún no lo habéis hecho!

Saludos cordiales.
